CVD薄膜是Chemical Vapor Deposition的简称，是指高温下的气相反应，例如，金属卤化物、有机金属、碳氢化合物等的热分解，氢还原或使它的混合气体在高温下发生化学反应以析出金属、氧化物、碳化物等无机材料的方法。这种技术最初是作为涂层的手段而开发的，但目前，不只应用于耐热物质的涂层，而且应用于高纯度金属的精制、粉末合成、半导体薄膜等，是一个颇具特征的技术领域。

其技术特征在于：

1、高熔点物质能够在低温下合成；

2、析出物质的形态在单晶、多晶、晶须、粉末、薄膜等多种；

3、不仅可以在基片上进行涂层，而且可以在粉体表面涂层等。特别是在低温下可以合成高熔点物质，在节能方面做出了贡献，作为一种新技术是大有前途的。

例如，在1000℃左右可以合成a-Al2O3、SiC，而且正向更低温度发展。

CVD工艺大体分为二种：一种是使金属卤化物与含碳、氮、硼等的化合物进行气相反应；另一种是使加热基体表面的原料气体发生热分解。

CVD的装置，由气化部分、载气精练部分、反应部分和排除气体处理部分所构成。目前，正在开发批量生产的新装置。

CVD是在含有原料气体、通过反应产生的副生气体、载气等多成分系气相中进行的，因而，当被覆涂层时，在加热基体与流体的边界上形成扩散层，该层的存在，对于涂层的致密度有很大影响。这样，由许多化学分子形成的扩散层虽然存在，但其析出过程是复杂的。粉体合成时，核的生成与成长的控制是工艺的重 点。

作为新的CVD技术，有以下几种：

（1）采用流动层的CVD；

（2）流体床；

（3）热解射流；

（4）等离子体CVD；

（5）真空CVD，等。

应用流动层的CVD，可以形成被覆粒子（例如，在UO2表面被覆SiC、C），应用等离子体的CVD同样也有可能在低温下析出，而且这种可能性正在进一步扩大。

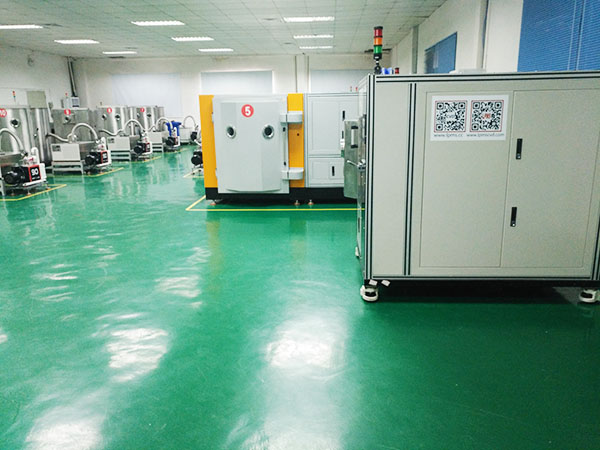

东莞市先飞电子材料有限公司品牌电子电器的PCBA零部件、LED、及各种线路板防水（IP68）、防潮、防腐蚀、防盐雾、防紫外线的真空涂层处理。

本工艺不会对产品自身产生任何品质影响及外观变化（透明涂层厚度0.5um-50um），使用材料不会对人体有任何伤害（符合美国FDA，USP以及MIL等标准），本涂装工艺能延长电子电器产品使用寿命，增强复杂环境中使用的设备稳定性，耐久性，现专注协助发展国内高端电子产品表面处理，在行业内以专业的技术优势，优秀研发团队的技术革新精神领跑同行以及优 质的客户服务支持获得了客户的极高口碑！
